Torsiometro Wireless (brevettato)

Il sistema si compone di due parti: una parte mobile solidale con l’albero meccanico attrezzato con un ponte estensimentrico ed una parte fissa
solidale con il basamento della macchina. Queste due parti devono essere affacciate a breve distanza. Non ci sono fili elettrici di collegamento tra le due parti, non ci sono batterie ne apparati radio. La parte fissa viene poi collegata ad una scheda elettronica che fornisce il valore di torsione letto sia in forma analogica che digitale.

Principio di funzionamento: tramite la parte fissa si trasmette energia a quella mobile che “legge” lo stato del ponte estensimetrico e ritrasmette alla parte fissa, con una cadenza prestabilita, l’informazione di torsione in Nm o Kgm. L’informazione è quindi resa disponibile ad un sistema di acquisizione dati o ad un apparato elettronico di controllo della macchina. Il torsiometro può lavorare sia ad albero fermo (0 rpm) che ad albero in moto. La velocità di rotazione non influenza in alcun modo la qualità della lettura. L’informazione può essere quindi utilizzata in tempo reale per effettuare controlli di carico / sforzo, fornire una segnalazione di allarme e/o rilevare dati utili alla manutenzione preventiva.

Specifiche tecniche:

Parte mobile:
Risoluzione del convertitore A/D 16 bit.
Frequenza di campionamento fino a 2000 Hz.
Amplificazione con stabilità termica di 10ppm/°C.
Temperatura di lavoro -10 ÷ 80 °C ~ Opzionale Tmax 125°C.

Parte Fissa:
Alimentazione 12-24VDC.
Uscita analogica (DAC 16bit): Corrente 2-20 mA - Tensione 0-5V / 0-10V.
Opzione di totale isolamento galvanico.
Uscita digitale RS485/ModBus e CANopen.
Temperatura di lavoro -10 ÷ 80 °C ~ Opzionale Tmax 125°C.
Stabilità termica di 10ppm/°C.

Applicazioni:

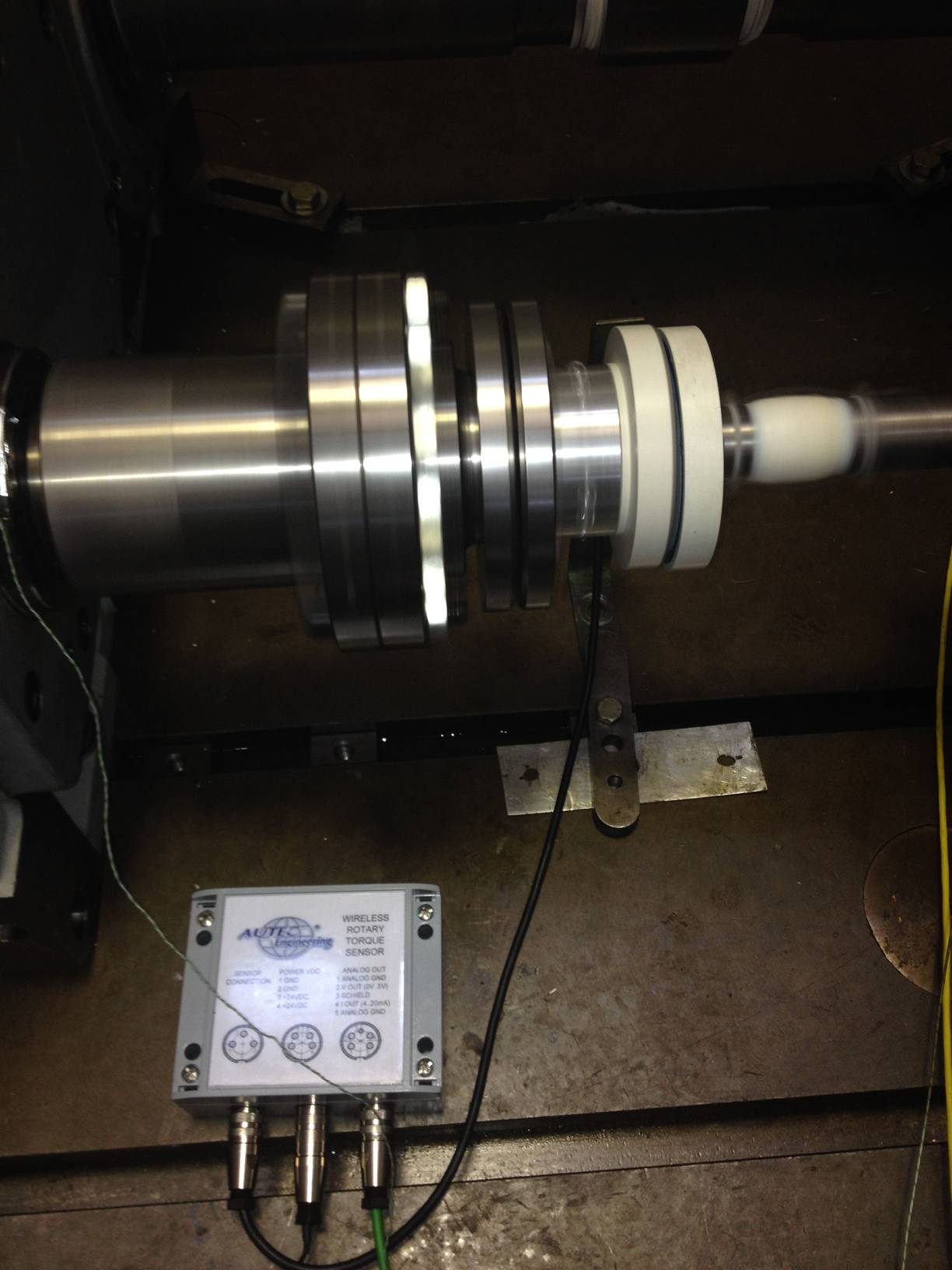

In foto è raffigurata una applicazione per il monitoraggio del carico applicato ad un riduttore. In questo caso l’albero ruota alla velocità nominale di 1800 rpm e la coppia monitorata può assumere valori nel range +/- 3000 Nm.
