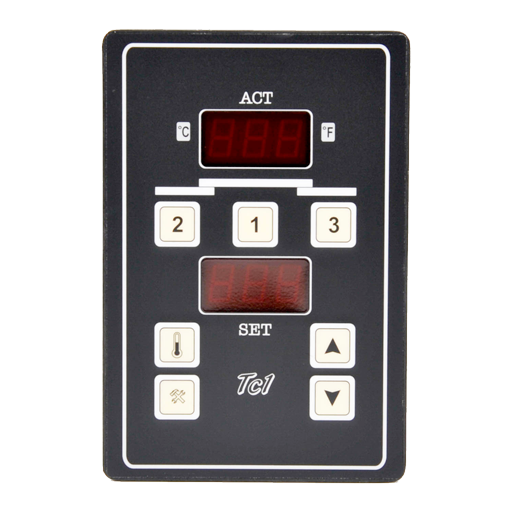

Controllo TC1

Il dispositivo può controllare la temperatura del rasatore sulle macchine riscaldate sia a gas che con sistema elettrico.

Caratteristiche principali:

Questo dispositivo è in grado di controllare fino a 3 aree indipendenti di riscaldamento e utilizza 3 sonde PT100 per rilevare la temperatura. Il dispositivo controlla il riscaldamento di ciascuna area comandando una uscita statica. Se la macchina utilizza riscaldamento a gas, il regolatore TC1 impiega una ulteriore uscita statica (una per ciascun canale) usata per il lavaggio dei fumi. L'operatore imposta la temperatura tramite i tasti frecce e il tasto corrispondente al canale (il valore viene visualizzato sulle 3 cifre del display "SET"). Le 3 cifre del display "ACT" mostrano il valore della temperatura attuale presente sul canale. Il controllore TC1 verifica che la temperatura sia e raggiunta prima di un time-out. Se il tempo è superato il controllore cercherà di raggiungere nuovamente la temperatura, ma sul display comparirà la segnalazione di guasto.

Il dispositivo di verifica lo stato delle sonde PT100 durante il controllo della temperatura e mostra sul display l'allarme in caso di cortocircuito o circuito aperto. Quando il controllore TC1 rileva l'errore, viene disattivato il canale in cui è presente il guasto e informa l'operatore attraverso il lampeggio del tasto corrispondente ( 1 o 2 o 3). Se la sonda è interrotta, è possibile continuare a lavorare in modalità manuale.

Principal features:

• Range di temperatura: 10°C …. 200°C (50°F …. 390°F)
• Risoluzione in temperatura: 1°C (1°F)
• Alimentazione (Vdc): 10V …. 28V
• Corrente sulle uscite (uscite statiche): I max = 1.5A (ON-OFF control)
• Protezione delle uscite: Sovraccarico, corto circuito, sovratemperatura
• Tastiera con 7 tasti retroilluminati per una perfetta visione notturna
• 2 displays: 3 cifre (LED ad alta intensità)
• Impostazione della temperatura in gradi Celsius (°C) o Fahrenheit (°F), 2 LED indicano la selezione in atto.
• Controllo della temperatura fino a 3 aree.
• I displays SET and ACT sono aggiornati ogni 5 secondi
• Diagnostica dello stato delle sonde PT100
• Allo spegnimento i dati sono salvati su memoria permanente, alla successiva accensione l’apparecchiatura sarà subito pronta ad operare correttamente.
• Seriale RS-485 (opzionale) per il trasferimento ad una unità remotata del valore della temperatura.
• Facile installazione
• Novità: il controllore può essere fornito racchiuso in un contenitore particolarmente robusto per resistere alle condizioni operative più gravose.
• I connettori sono di tipo militare.
